雙控開關，家庭常用的建材配件，因?yàn)榭刂泼姘迳祥_(kāi)關按鈕的不同可以分為單聯雙控開關、雙聯雙控開關、三聯雙控開關，下面小編就分別介紹下它們的原理及接線圖。

一、雙控開關的種類
要了解雙控開關的種類，首先我們要理解下“聯”與“控”的意思：
“聯”指的是同一個開關面板上有幾個開關按鈕。
“控”指的是其中開關按鈕的控制方式，一般分為：“單控”和“雙控”兩種。
“單聯單控”指的是一個按鈕控制一組燈源。
“雙聯單控”指的是一個開關面板上有兩按鈕同時控制兩組燈具比如有兩側樓梯的走廊燈的控制等。

因此可以分為單聯雙控開關、雙聯雙控開關、三聯雙控開關，按照聯數的增加接線困難也會遞增，下面就逐一來闡述這三種雙控開關的原理、接法和接線圖。

二、單聯雙控開關

1、單聯雙控開關原理
單聯雙控開關實際上就是兩個單刀雙擲開關串聯起來后再接入電路。每個單刀雙擲開關有三個接線端，分別連著兩個觸點和一個刀。

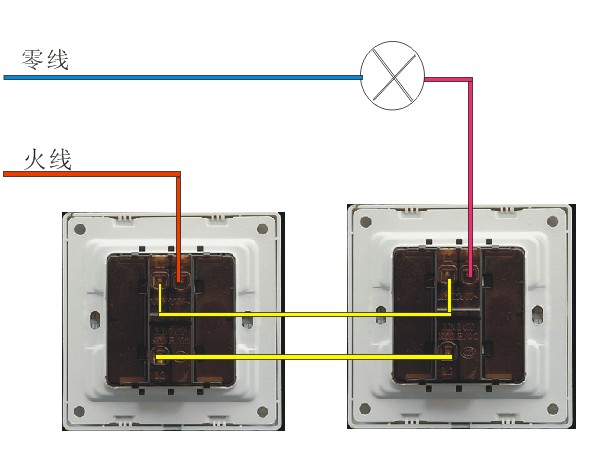

2、單聯雙控開關接線圖


三、雙聯雙控開關

1、雙聯雙控開關原理
雙聯雙控開關的定義與單聯雙控開關的定義差不多，唯一的區別就是雙聯是2個按鈕的開關，單聯就只是一個按鈕的開關。那什么是雙聯雙控開關呢？其實很簡單，就是指在一個面板上，通過兩個按鈕來控制兩個用電設備，就是兩個開關控制這兩條電路。

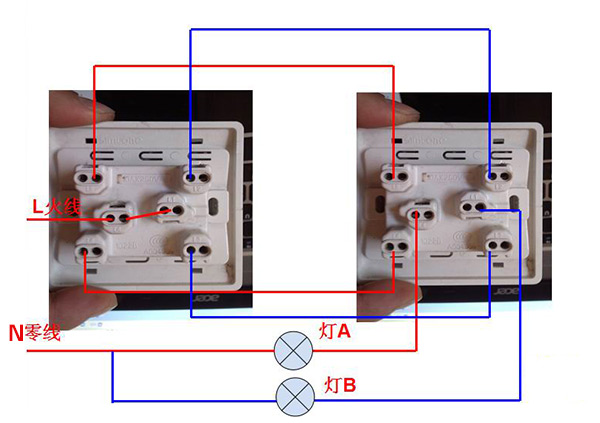

2、雙聯雙控開關接線圖


四、三聯雙控開關

1、三聯雙控開關的原理
三聯就是上面可以控制三個不同的電器，比如說上面有兩個開關就稱雙聯，有三位開關則稱三聯，雙控是指該開關是雙控功能的，就是可以?xún)蓚€(gè)開關控制同一個地方的電器，一般都為燈了。

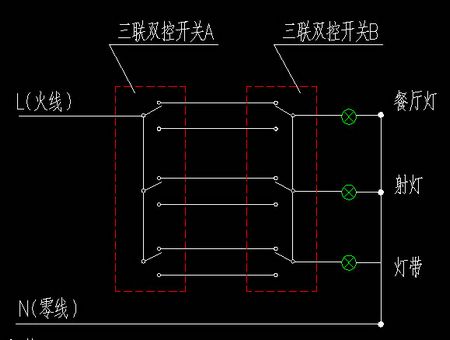

2、三聯雙控開關接線圖

以上就是雙控開關、單聯雙控接線、雙聯雙控開關、三聯雙控開關及原理三個方面為大家介紹雙控開關接線圖，為大家做電路接線參考。想了解更多關于裝修知識，請關注聚通裝潢裝修學堂頻道。
